鹽酸流量計選型參數
點擊次數：2698 發布時間：2021-05-07 06:17:12
電磁流量計對于參數的選擇是非常關鍵的，具體我們可以通過三點來簡單說明：
1、溫度和壓力的選擇
電磁流量計能測量的流體壓力與溫度是有一定限制的。選用時，使用壓力必須低于該流量計規定的工作壓力。目前，國內生產的電磁流量計的工作壓力規格為：小于50mm口徑，工作壓力為1．6MPa；900mm口徑，工作壓力為1MPa；大于1000mm口徑，工作壓力為0．6MPa。電磁流量計的工作溫度取決于所用的襯里材料，一般為5—70℃。如做特殊處理，可以超過上述范圍，如凱銘儀表生產的耐磨耐腐蝕電磁流量計。變送器允許被測介質溫度為—40一十130℃。
2、口徑與量程的選擇
變送器口徑通常選用與管道系統相同的口徑。如果管道系統有待設計，則可根據流量范圍和流速來選擇口徑。對于電磁流量計來說，流速以2—4m／s較為適宜。在特殊情況下，如液體中帶有固體顆粒，考慮到磨損的情況，可選常用流速≤3m／s，對于易附管理的流體。可選用流速≥2m／s。變送器的量程可以根據兩條原則來選擇：一是儀表滿量程大于預計的*大流量值；二是正常流量大于儀表滿量程的50％，以保證一定的測量精度。
3、內襯材料與電*樹料的選擇
變送器的內襯材料及電*材料必須根據介質的物理化學性質來正確選擇，否則儀表會由于襯里和電*的腐蝕而很快損壞，而且腐蝕性很強的介質一旦泄漏容易引起事故因此，必須根據生產過程中的具體測量介質，慎重地選擇電*與襯里的材料。
鹽酸流量計儀表選型參數
儀表的選型是儀表應用中非常重要的工作，據有關資料統計，儀表在實際應用中有 2/3 的故障是儀表的錯誤選型和錯誤安裝造成的，請?zhí)貏e注意。具體注意事項如下：
1.被測流體名稱和其化學性能。
2.*大流量、*小流量和常用流量。推薦：常用流量應選擇在 1～3m/s 流速段內，如果不符，請用戶調整所選儀表的口徑規格。
3.*高工作壓力。4.*高工作溫度、*低工作溫度。
5.被測流體必須具備一定的導電性，導電率≥5μs/cm。
6.*大流量和*小流量必須符合表 2-1 的數據。
7.實際*高工作壓力必須小于流量計的額定工作壓力（見傳感器銘*）。
8.*高工作溫度和*低工作溫度必須符合流量計規定的溫度要求（見傳感器銘*）。
9.確定是否有負壓情況存在。
10.電*和襯里材料的選擇應滿足流體介質的化學性能。

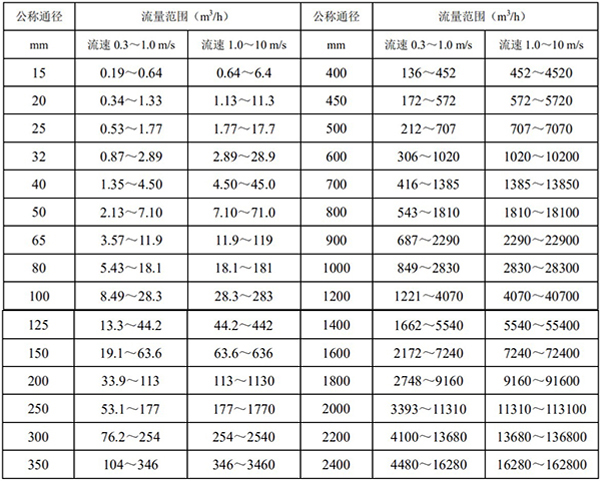

2.1 公稱通徑與流量范圍

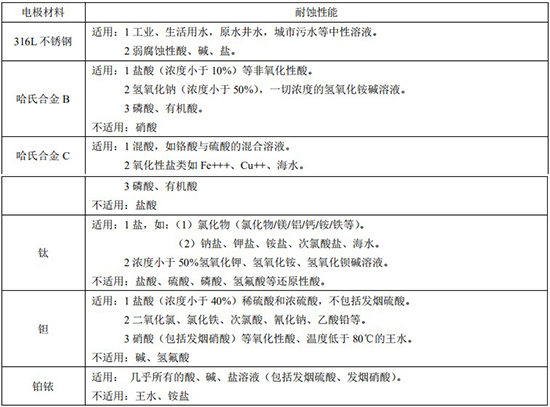

2.2 電*材料的選擇

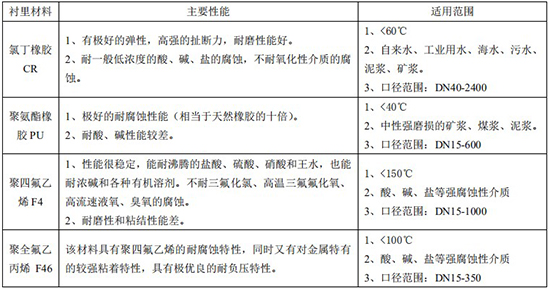

2.3 襯里材料的選擇

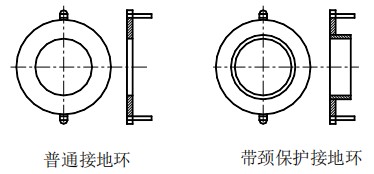

2.4 接地環的選擇
若與傳感器連接的管道是絕緣性，則推薦使用接地環或接地電*，若被測介質是磨損的，應選擇帶頸襯里保護接地環。
聚四氟乙烯襯里的傳感器，安裝使用時建議配備接地環，其作用有二：一是保護襯里表面，二 是具有良好接地。
2.5 外形和安裝尺寸，見表 2-4
注：除表 2-4 標準連接尺寸和公稱壓力以外，可依據用戶要求，根據用戶實際安裝位置尺寸，管道公稱壓力進行非標準設計和制造。
2.5.1 轉換器的結構和外形尺寸(詳見轉換器部分)

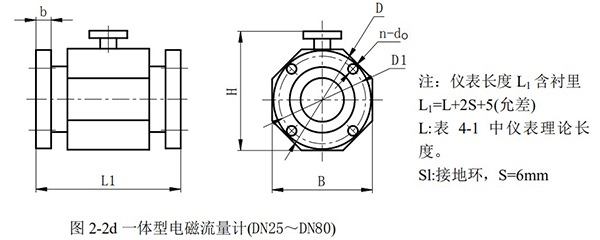

2.5.2 電磁流量計（含傳感器）外形及連接尺寸（見圖 2-2，表 2-4）

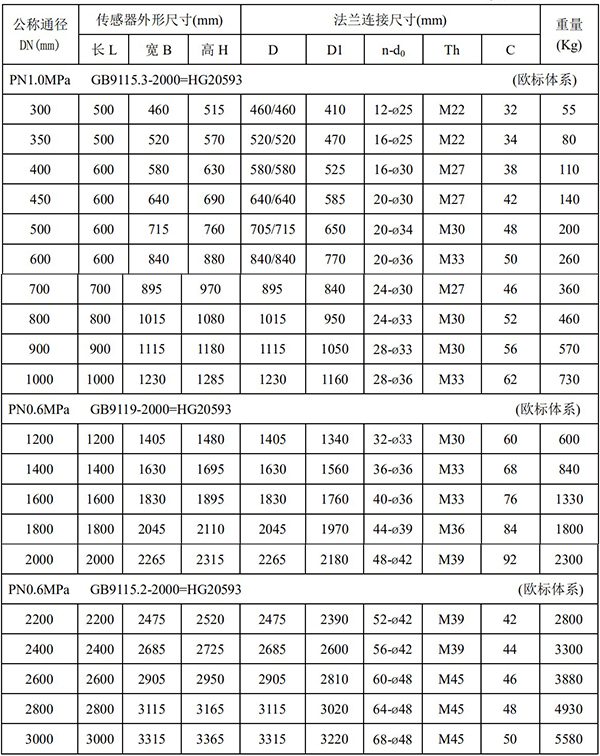

常用規格電磁流量計外形尺寸和法蘭連接尺寸
常用規格電磁流量計外形尺寸和法蘭連接尺寸
