智能超聲波液位計接線圖
點擊次數：3648 發布時間：2021-08-10 01:10:36
智能超聲波液位計是一種用于測量液位變化的測量儀表，常用于敞開式槽池、儲罐、塔樓等設施的液位測量。由于其具有指向性強、方向性好、傳播能量大、傳播距離遠等顯著特點，在液位測量領域的使用范圍十分廣泛。智能超聲波液位計屬于精密儀器，若接線不當，則可能會影響儀表的使用性能，甚至縮短儀表壽命，所以，掌握智能超聲波液位計的接線技巧非常必要，為此，特就智能超聲波液位計的接線圖介紹如下，希望對用戶有所幫助。

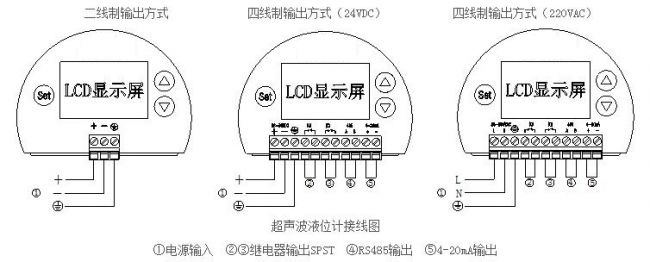

智能超聲波液位計具有三種輸出方式，在進行接線時，請按照下圖所示的接線方式進行安全接線。
從安全角度考慮，只有在斷電的情況下才能進行接線。對于防爆型儀表，在接線時必須遵循防爆的相關接線要求，比如嚴禁帶電開蓋。
通用型智能超聲波液位計與防爆型智能超聲波液位計的電纜一般采用橫截面為圓形的通用電纜。電纜橫截面直徑為5~9mm，否則無法確保電纜入口的密封效果。如需使用其它規格的電纜，請使用匹配的電纜入口螺栓，并注意更換后電纜入口的密封性能。
智能超聲波液位計的接線步驟只是其安裝過程的一部分，在進行儀表安裝前，用戶應仔細閱讀智能超聲波液位計說明書或使用手冊，以保證生產的順利進行，防止危險事故的發生。
智能超聲波液位計在水位監測中的應用
智能超聲波液位計就是采用超聲波脈沖回波法實現液位測量的，具體就是智能超聲波液位計的換能器（探頭）發出高頻超聲波脈沖，當遇到被測液位表面時，該聲波被反射回來，部分反射回波被換能器（探頭）接收并轉換成電信號，用戶可以基于反射信號幾乎實時地知道水位情況。
在選用水位測量的儀表時，這里推薦計為智能超聲波液位計，其采用微處理器程序控制技術以及智能信號處理技術，測量高效、精準。EMC設計符合IEC61000-4（GB/T17626.2）標準，整機防護等級高達IP66/IP67，能有效防止灰塵吸入，可短暫浸泡于水中，同時較高的防爆等級（Ex d IIC T6 Gb）、PVDF材質的探頭，使之非常適宜在腐蝕性液體和惡劣工況、強干擾的苛刻嘈雜的室外環境中應用。
此外，智能超聲波液位計有多種量程可供選擇，*長可測15米，非常適合遠距離檢測和水槽液位檢測。
地方相關部門可以根據智能超聲波液位計反饋的數據快速部署洪水監測系統，具有很高的經濟效益。儀表可以安裝在橋、河、流和任何需要安裝遠程監控系統的地方。預警系統將提醒您，水位正在上升，以便保護人民和社區免受洪水侵襲。
除使用智能超聲波液位計進行水位監測外，用戶還可以使用雷達、深度水位傳感器和其他技術監測水位。而使用超智能超聲波液位計是目前一款維護成本低、使用范圍廣的液位測量儀表。用戶可以準確獲得所有需要的數據，且具有較高性價比，頗受廣大用戶青睞。
